Termografia expõe delaminações e infiltrações em pontes, viadutos e barragens

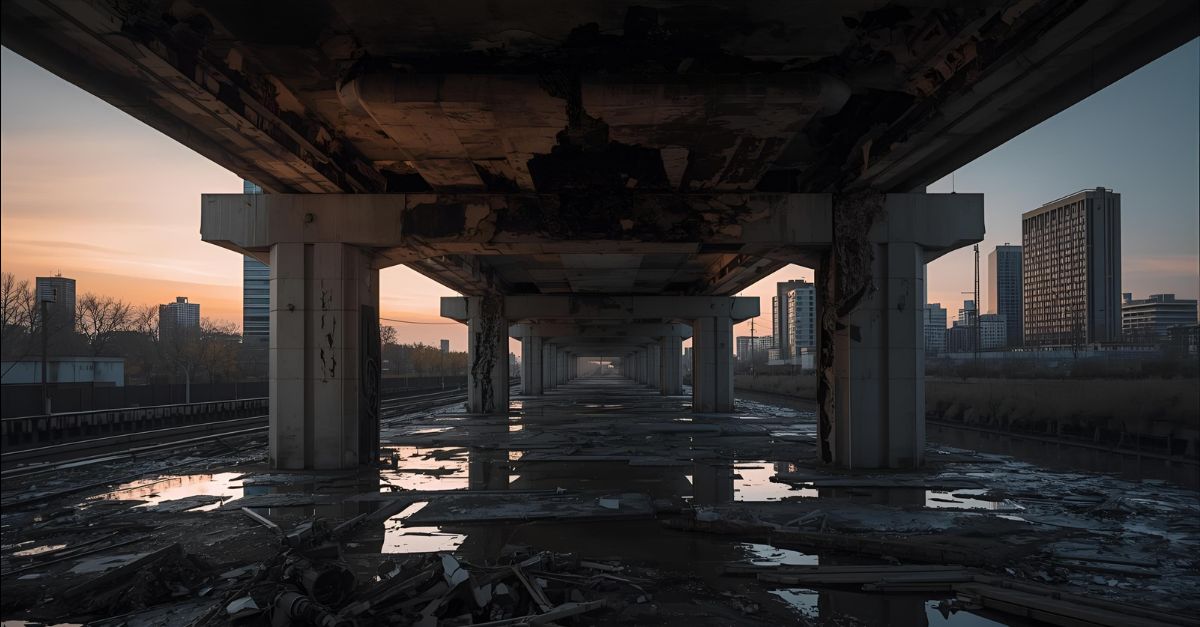

Pontes, viadutos e barragens são ativos críticos que, quando falham, causam impactos sociais, econômicos e ambientais severos. Delaminações em concreto, infiltrações d’água e falhas de juntas costumam evoluir lentamente e, muitas vezes, passam despercebidas nas inspeções visuais tradicionais. A termografia aérea com drones surge como uma resposta tecnológica capaz de mapear variações de temperatura associadas a defeitos internos, elevando a precisão da manutenção preditiva e reduzindo custos operacionais.

Como a termografia detecta delaminações e infiltrações

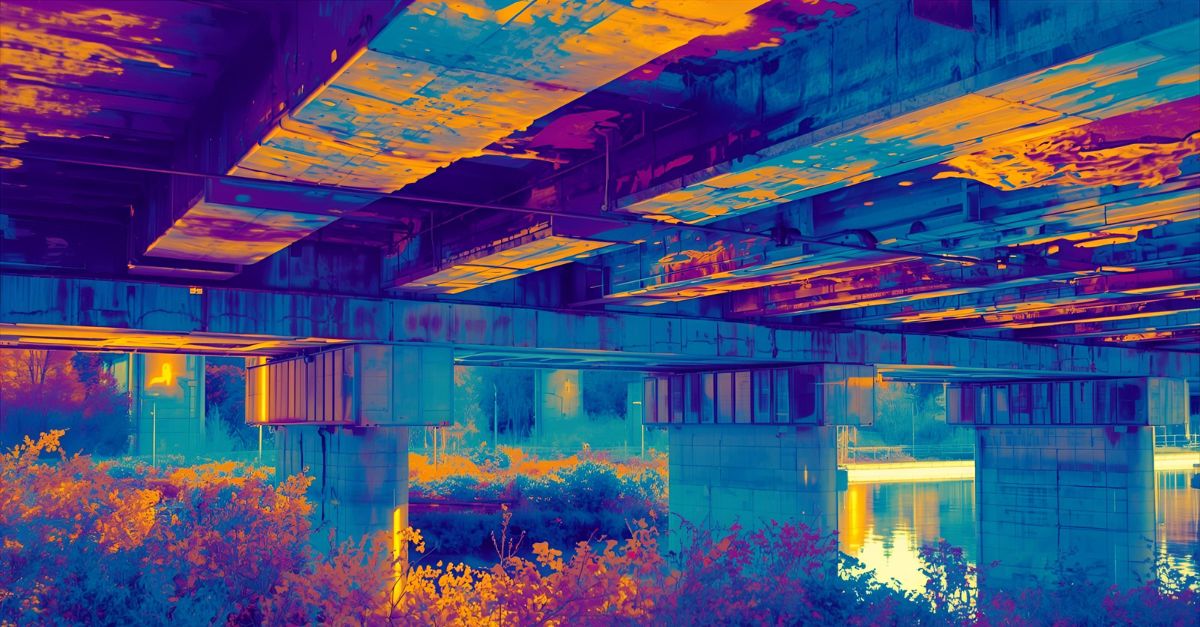

A termografia infravermelha capta o gradiente térmico da superfície. Quando há uma delaminação (separação de camadas de concreto ou corrosão de armaduras) ou uma infiltração (água acumulada em fissuras), o fluxo de calor local é alterado, criando áreas mais frias ou quentes no termograma. Sensores modernos de 640 × 512 px, acoplados a drones multirrotores ou VTOL, realizam:

1. Voos autônomos sobre a estrutura;

2. Coleta de radiometria em alta resolução;

3. Geração de mapas térmicos georreferenciados;

4. Processamento em software fotogramétrico para modelagem 3D e sobreposição com nuvens de pontos LiDAR.

Vantagens técnicas da abordagem aérea

• Cobertura total de faces intradorsais e extradorsais, incluindo áreas de difícil acesso.

• Taxas de repetibilidade acima de 95 %, fundamentais para comparar séries históricas.

• Precisão centimétrica via RTK/PPK, permitindo correlação direta com desenhos “as built”.

Principais aplicações por setor

Engenharia civil (pontes e viadutos)

• Mapeamento de delaminações ocultas em tabuleiros de concreto;

• Identificação de bolsões de umidade em juntas de dilatação;

• Verificação de fadiga em lajes metálicas pela leitura de hotspots.

Engenharia elétrica

• Inspeção simultânea de cabos de alta tensão em pontes pênseis;

• Detecção de pontos quentes em subestações instaladas sobre lajes de viadutos;

• Avaliação de sistemas de aterramento em barragens hidroelétricas.

Engenharia ambiental

• Monitoramento de infiltrações em taludes que possam gerar erosão acelerada;

• Fiscalização de descargas térmicas irregulares em corpos hídricos próximos às estruturas.

Engenharia mecânica e industrial

• Avaliação de mancais e rolamentos de comportas móveis;

• Checagem de sistemas de resfriamento de túneis sob pontes ferroviárias.

Órgãos governamentais e agências reguladoras

• Inventário digital de ativos com classificação de risco baseada em métricas térmicas;

• Planejamento de intervenções multianuais com dados auditáveis.

Benefícios e resultados comprovados

1. Eficiência operacional

• Redução de até 70 % no tempo de inspeção comparado a métodos convencionais.

• Minimização da interdição de faixas de tráfego.

2. Segurança

• Elimina a necessidade de andaimes ou alpinismo industrial em 80 % dos casos.

• Diminui a exposição de equipes a alturas, ruídos e materiais perigosos.

3. Economia

• Payback médio de 6–12 meses em programas de manutenção preditiva.

• Redução de 30 % nos custos totais de ciclo de vida, segundo estudo da ASCE (2023).

4. Sustentabilidade

• Menor emissão de CO₂ por dispensar equipamentos pesados.

• Preservação de recursos naturais ao evitar rupturas catastróficas.

Estudos de caso

1. Barragem Xingó – CHESF (Brasil): Após infiltrações reportadas no paramento de montante, drones termográficos identificaram 14 zonas frias correlacionadas a vazios de concreto. As áreas foram injetadas com calda de cimento, evitando gastos estimados em R$ 12 milhões com reparos estruturais extensos.

2. Ponte Rio–Niterói (Ecovia): Um levantamento noturno de 18 min revelou 256 m² de delaminações no tabuleiro central. A concessionária programou substituição de placas de concreto em horários de menor fluxo, reduzindo o impacto no tráfego.

3. Viaduto Ferroviário Kansas City Southern (EUA): A detecção de hotspots em juntas metálicas permitiu recalibrar o plano de lubrificação, ampliando em 25 % a vida útil das peças.

Tendências e inovações

• Sensores SWIR e MWIR híbridos que combinam faixas espectrais para discriminar infiltrações superficiais (água) de vazios secos.

• Inteligência artificial aplicada à classificação automática de pixels térmicos, gerando relatórios de integridade em tempo quase real.

• Gêmeos digitais integrados a sistemas BIM para simulação de carregamentos após cada inspeção.

• Drones VTOL de longa autonomia (até 120 min), permitindo inspeções de corredores lineares sem múltiplas decolagens.

A termografia aérea transformou a forma como engenheiros avaliam a integridade de pontes, viadutos e barragens. Ao revelar delaminações e infiltrações antes que se tornem críticas, a tecnologia potencializa a segurança pública, otimiza investimentos e reduz emissões de carbono. Se sua empresa ou órgão público busca precisão, agilidade e economia em inspeções estruturais, entre em contato com especialistas em drones termográficos e descubra como implementar um programa de manutenção preditiva sob medida.

Fontes consultadas

1. American Society of Civil Engineers (ASCE). Report Card for America’s Infrastructure, 2023.https://infrastructurereportcard.org

2. FLIR Systems. Application Note: Thermal Imaging for Concrete Inspection, 2022.https://www.flir.com/discover/infrastructure

3. Agência Nacional de Energia Elétrica (ANEEL). Manual de Fiscalização de Barragens, 2021.https://www.aneel.gov.br/barragens
